当前位置:首页 > 美泰产品 > MHVS-5数显小负荷维氏硬度计

  1. <
  2. >

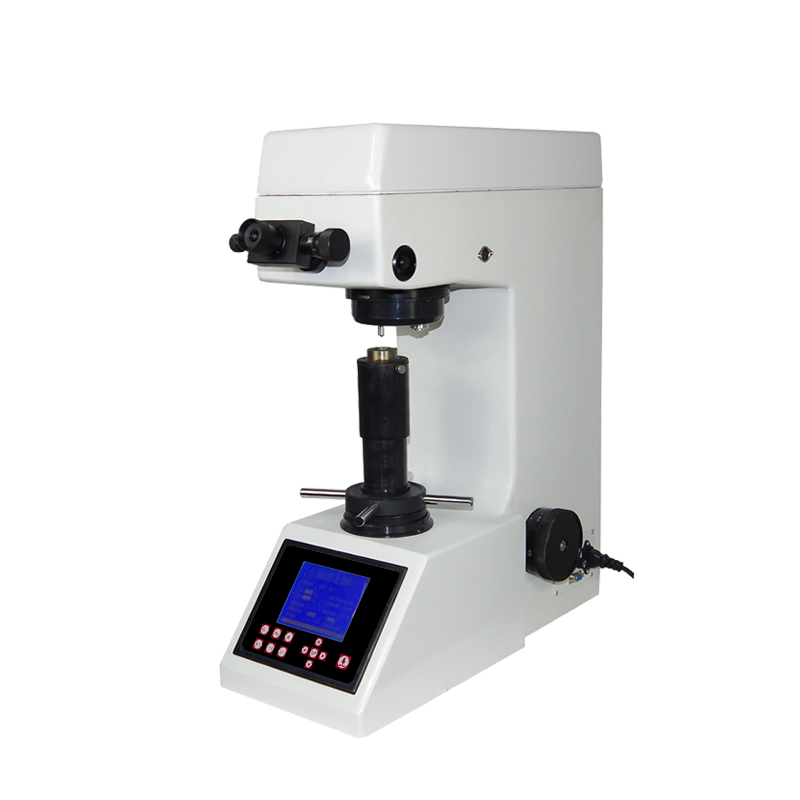

数显小负荷维氏硬度计

商品品牌:美泰科仪

商品型号:MHVS-5

测量范围:40HV0.3~2500HV5

示值精度:最小检测单位 0.01μm

通讯存储:

待机时间:AC220V/50Hz

主机重量:

整机重量:40kg

外形尺寸:540*220*650mm

相关标准:ISO 6507、ASTM E92、JIS Z2244、GB/T4340.2等

视频播放 MHVS-5数显小负荷维式硬度计说明书说明书下载 MHVS-5数显小负荷维式硬度计简介简介下载
分享到

产品介绍

  • 产品总述
  • 图文说明
  • 技术参数
  • 基本配置
  • 可选配置
  • 相关资料
  • 产品概述

           美泰MHVS系列数显小负荷维氏硬度计,基于正四棱锥形金刚石压头压入试样表面以产生压痕的力学原理,通过测量压痕的对角线长度以实现材料硬度的测量,可针对微小试件、薄形试件、热处理工件等进行表面(渗镀层)的维氏硬度试验,其造型新颖美观、性能稳定、构造坚固、可靠性高、操作简单,采用高倍率光学测量系统、调节冷光源、光电传感等技术,借助计算机辅助手段以实现强大的功能。被广泛地应用于五金加工、电子行业、模具配件、钟表制造、工程质检等领域,是科研机构、精密的加工制造业及质检部门进行材料试验的理想硬度测试仪器。

    功能用途

    工作原理

          显微维氏(或努氏)硬度的测试原理是采用规定的正四棱锥金刚石压头,将选定的固定实验力(载荷)压入试样表面,并保持一定时长(保荷),然后卸除实验力(卸荷),在试样表面残留出一个底面为正方形的正四棱锥或克努普压痕,通过测微目镜测量其对角线的长度(国家标准规定维氏硬度压痕对角线长度范围为(0.020~1.400mm)得到压痕的面积,进而得到对应的维氏(或努氏)硬度值。



                                                                                                              维氏硬度测量原理图

    通常维氏硬度值可按照以下公式来换算: HV = 常数×试验力/压痕表面积 ≈0.1891 F/d2 ;

    注:HV:维氏硬度符号;F:试验力(N);d:压痕两对角线d1、d2的算术平均值。

    工作条件

    操作温度:18℃~28℃;

    相对湿度:≤65%;

    在无震动,周围无腐蚀性介质的环境中;

    在稳固的基础上水平安装。

    仪器特点

    广泛适用于微小试件、薄形试件、热处理工件等进行表面(渗镀层)的维氏硬度试验,可满足科研机构,精密的加工制造业及质检部门等材料试验的需求;

    光机电一体化高新技术产品,测试效率高;

    设有多种小负荷维氏硬度标尺可供选择;

    采用电子自动加荷系统控制主试验力,省去了加荷砝码,使操作更便捷;

    支持洛氏、布氏、克氏等多种硬度制式转换;

    配备高速热敏打印机,可实时打印测试结果;

    造型新颖、构造坚固、可靠性高、操作简单、读数直观、测试效率高;

    主机稳定性好,工件表面质量和人为操作因素对硬度测试结果的影响较小;

    采用大屏LCD液晶显示器,操作简单方便,可直观显示测试结果;

    采用高倍率光学传感系统和高精度光电传感技术,测试点定位准确,测试结果更加精准;

    采用金刚石压头,坚固耐磨,测量精准;

    采用可调冷光源测量系统,可通过软件控制光源强弱;

    选配摄影装置,能够实现对所测压痕和材料金相组织进行拍摄,便于日后分析;

    符合ISO 6507、ASTM E92、JIS Z2244、GB/T4340.2等国内外相关标准。

    操作方法及注意事项

    仪器的保养与维护

    在使用本仪器前,请仔细阅读使用说明书,详细了解操作步骤和注意事项,避免因操作不当而造成的仪器损坏或人身安全事故;

    仪器搬运时应托底搬运,禁止横倒,搬运前请拔去电源插头,固定测量杠杆并取下砝码和吊杆;

    仪器安装调试时请小心地撕下用于保护压头的防震胶带纸,若用力过猛将会导致压头定位精度不准;

    被测试件的表面应平整光滑,不得有污物、氧化皮、凹坑及显著的加工痕迹;

    仪器加卸试验力时,严禁转动变荷手轮,如用力旋转会导致内部齿轮错位,试验力出现混乱,甚至造成机器内部件的损坏;

    金刚石压头和压头轴是仪器的核心部分,在操作时应谨慎小心,切勿触及压头;

    为保证测试精度,使用时压头应保持清洁,如压头沾有油污或灰尘等污渍,可用脱脂绵沾上酒精(工业用)或乙醚在压头顶尖处小心轻擦干净;

    长时间不使用时应罩上防尘罩,以免灰尘进入机器内部,硬度块、压头使用后应涂上防锈油,防止生锈;

    长时间闲置后的再次启用,应将电器元件预热后再进行测试实验;

    应每年至少一次做周期性检定,以保证硬度计的准确性;

    更换保险丝或取下砝码时,应首先切断电源;

    请勿擅自拆装本仪器,维修相关事宜请联系美泰科仪售后服务部,4000600280。


  • 整机重量 40kg
    外型尺寸 540*220*650mm
    电源供电 AC220V/50Hz
    显示特性 大屏LCD数字显式
    压头中心到机壁最大距离 135mm
    试验力保荷时间 0~60s
    适用材料最大高度 160mm
    最小检测单位 0.01μm
    测量显微镜放大倍率 200×(测试时) 100×(观察时)
    加卸荷方式 自动
    压头与物镜转换方式 手动
    硬度符号 HV0.3、HV0.5、HV1、HV2、HV3、HV5
    测量范围 40HV0.3~2500HV5
    试验力 2.94N、4.9N、9.8N、19.6N、29.4N、49N
