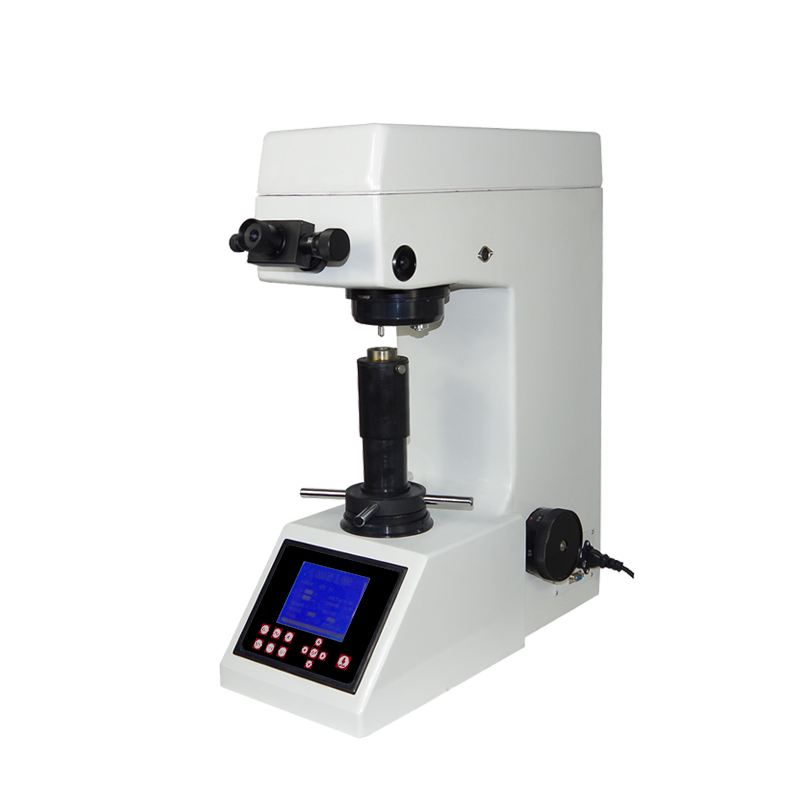

数显小负荷维氏台式硬度计

商品品牌：美泰科仪

商品型号：MHVS-5、MHVS-10、MHVS-30、MHVS-50

测量范围：40HV~2500HV

示值精度：最小检测单位 0.01μm

通讯存储：

待机时间：AC220V/50Hz

主机重量：40kg

外形尺寸：54*22*65CM

包装尺寸：66*44*77CM

含包装总重量：75kg

视频播放 MHVS-50数显小负荷维式硬度计说明书说明书下载 MHVS-50数显小负荷维式硬度计简介简介下载
分享到

产品介绍

  • 产品总述
  • 图文说明
  • 技术参数
  • 基本配置
  • 可选配置
  • 相关资料

  • 产品概述

           美泰MHVS系列数显小负荷维氏硬度计，基于正四棱锥形金刚石压头压入试样表面以产生压痕的力学原理，通过测量压痕的对角线长度以实现材料硬度的测量，可针对微小试件、薄形试件、热处理工件等进行表面（渗镀层）的维氏硬度试验，其造型新颖美观、性能稳定、构造坚固、可靠性高、操作简单，采用高倍率光学测量系统、调节冷光源、光电传感等技术，借助计算机辅助手段以实现强大的功能。被广泛地应用于五金加工、电子行业、模具配件、钟表制造、工程质检等领域，是科研机构、精密的加工制造业及质检部门进行材料试验的理想硬度测试仪器。

    功能用途

    工作原理

          显微维氏（或努氏）硬度的测试原理是采用规定的正四棱锥金刚石压头，将选定的固定实验力（载荷）压入试样表面，并保持一定时长（保荷），然后卸除实验力（卸荷），在试样表面残留出一个底面为正方形的正四棱锥或克努普压痕，通过测微目镜测量其对角线的长度（国家标准规定维氏硬度压痕对角线长度范围为（0.020～1.400mm）得到压痕的面积，进而得到对应的维氏（或努氏）硬度值。



                                                                                                                             维氏硬度测量原理图

    通常维氏硬度值可按照以下公式来换算： HV = 常数×试验力/压痕表面积 ≈0.1891 F／d2 ；

    注：HV：维氏硬度符号；F：试验力（N）；d：压痕两对角线d1、d2的算术平均值。

    工作条件

    操作温度：18℃～28℃；

    相对湿度：≤65％；

    在无震动，周围无腐蚀性介质的环境中；

    在稳固的基础上水平安装。

    仪器特点

    广泛适用于微小试件、薄形试件、热处理工件等进行表面（渗镀层）的维氏硬度试验，可满足科研机构，精密的加工制造业及质检部门等材料试验的需求；

    光机电一体化高新技术产品，测试效率高；

    设有多种小负荷维氏硬度标尺可供选择；

    采用电子自动加荷系统控制主试验力，省去了加荷砝码，使操作更便捷；

    支持洛氏、布氏、克氏等多种硬度制式转换；

    配备高速热敏打印机，可实时打印测试结果；

    造型新颖、构造坚固、可靠性高、操作简单、读数直观、测试效率高；

    主机稳定性好，工件表面质量和人为操作因素对硬度测试结果的影响较小；

    采用大屏LCD液晶显示器，操作简单方便，可直观显示测试结果；

    采用高倍率光学传感系统和高精度光电传感技术，测试点定位准确，测试结果更加精准；

    采用金刚石压头，坚固耐磨，测量精准；

    采用可调冷光源测量系统，可通过软件控制光源强弱；

    选配摄影装置，能够实现对所测压痕和材料金相组织进行拍摄，便于日后分析；

    符合ISO 6507、ASTM E92、JIS Z2244、GB/T4340.2等国内外相关标准。

    操作方法及注意事项

    仪器的保养与维护

    在使用本仪器前，请仔细阅读使用说明书，详细了解操作步骤和注意事项，避免因操作不当而造成的仪器损坏或人身安全事故；

    仪器搬运时应托底搬运，禁止横倒，搬运前请拔去电源插头，固定测量杠杆并取下砝码和吊杆；

    仪器安装调试时请小心地撕下用于保护压头的防震胶带纸，若用力过猛将会导致压头定位精度不准；

    被测试件的表面应平整光滑，不得有污物、氧化皮、凹坑及显著的加工痕迹；

    仪器加卸试验力时，严禁转动变荷手轮，如用力旋转会导致内部齿轮错位，试验力出现混乱，甚至造成机器内部件的损坏；

    金刚石压头和压头轴是仪器的核心部分，在操作时应谨慎小心，切勿触及压头；

    为保证测试精度，使用时压头应保持清洁，如压头沾有油污或灰尘等污渍，可用脱脂绵沾上酒精(工业用)或乙醚在压头顶尖处小心轻擦干净；

    长时间不使用时应罩上防尘罩，以免灰尘进入机器内部，硬度块、压头使用后应涂上防锈油，防止生锈；

    长时间闲置后的再次启用，应将电器元件预热后再进行测试实验；

    应每年至少一次做周期性检定，以保证硬度计的准确性；

    更换保险丝或取下砝码时，应首先切断电源；

    请勿擅自拆装本仪器，维修相关事宜请联系美泰科仪售后服务部，4000600280。


  • 整机重量 40kg
    外型尺寸 540*220*650mm
    电源供电 AC220V/50Hz
    显示特性 大屏LCD数字显式
    压头中心到机壁最大距离 135mm
    试验力保荷时间 0~60s
    适用材料最大高度 160mm
    最小检测单位 0.01μm
    测量显微镜放大倍率 200x（测试） 100x（观察）
    加卸荷方式 自动
    压头与物镜转换方式 手动
    硬度符号 HV1、HV5、HV10、HV20、HV30、HV50
    测量范围 40HV~2500HV
    试验力 9.8N、49N、98N、196N、294N、490 N
