当前位置:首页 > 美泰产品 > 美泰MDW-S数显系列单臂式电子拉力试验机

  1. <
  2. >

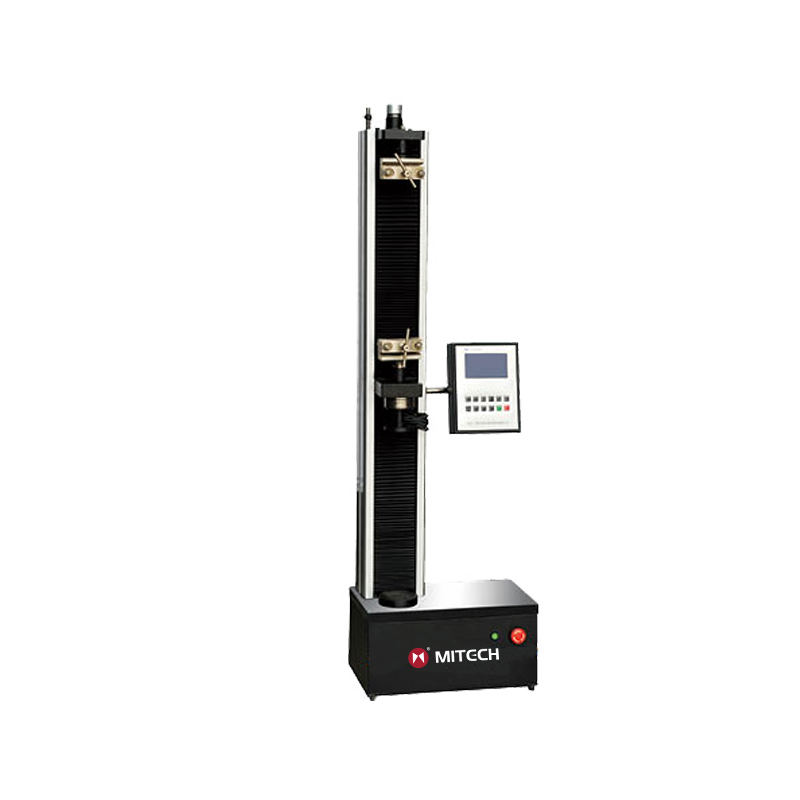

数显单臂式电子拉力试验机

商品品牌:美泰科仪

商品型号:MDW-S01~5

测量范围:最大试验力的2%-100%

示值精度:优于示值的±1%

通讯存储:

待机时间:220V电源供电

主机重量:约110kg

整机重量:约110kg

外形尺寸:450*260*1470mm

相关标准:符合GB、ISO、ASTM、DIN等国内外相关标准。

视频播放 说明书下载 MDW-S01~5数显单臂式电子拉力试验机简介简介下载
分享到

产品介绍

  • 产品总述
  • 图文说明
  • 技术参数
  • 基本配置
  • 可选配置
  • 相关资料
  • 产品概述

           美泰MDW-S数显系列单臂式电子拉力试验机,通过单片机自动控制电机带动丝杠运动,配备相应辅具可针对金属、非金属及复合材料进行拉、压、弯等力学性能试验(拉伸试验在主机的上横梁与移动横梁之间进行,压缩、弯曲试验在主机的台板与移动横梁之间进行),其采用内置式控制器、交流伺服电机、自动控制和数据采集系统,性能稳定、构造坚固、可靠性高、操作简单、自动化程度高。广泛应用于金属及非金属加工制造业、质检部门质量检测、高等院校科研试验等领域,是提高生产效率,节约生产成本必备的专业精密检测仪器。

    功能用途

    金属加工制造业质控环节

    非金属加工制造业质控环节

    高等院校科研教学实验

    科研机构的材料分析试验

    质检部门质量检测环节

    工作原理

           试验机是试验机技术与机械传动技术、传感器技术、自动化控制技术等相结合的产物,由驱动系统、控制系统、测量系统三部分组成。驱动系统主要用于试验机的横梁移动,通过改变电机转速可控制横梁移动速度;控制系统由操作台控制试验机运作,通过显示屏可获得试验机的状态及各项试验参数等;测量系统利用传感器、信号放大器、光电编码器以及数据处理系统等可进行力值测量、形变测量、横梁位移测量。驱动系统、控制系统、测量系统等各个子系统互相协调、配合来完成材料的拉、压、弯等力学性能测试。

    工作条件

    工作温度:室温~45℃;

    相对湿度:20%~80%;

    周围无震动、无腐蚀性介质、无强磁场干扰;

    在稳固的基础上水平安装;

    电源电压波动不超过额定电压的10%。

    仪器特点

    广泛应用于金属及非金属加工制造业、质检部门质量检测、高等院校科研试验等领域;

    试验过程中横梁移动速度可通过程序预先设定,方便用户使用;

    采用台式单臂双空间结构来实现拉压,横梁升降可无级调速;

    采用内置式控制器,保证试验机可进行试样变形、试验力和位移的闭环控制;

    传动系统由圆弧同步齿型带、丝杠副组成,运行平稳,效率高、噪音低、无污染;

    根据负荷大小可自动切换到适当量程,以确保测量数据的准确性;

    调零、标定、存储等无任何模拟调节环节,控制电路高度集成化;

    系统可实现示值准确度的自动标定;

    具有限位保护功能,到达限位后自动停机,可防止中横梁移动时发生碰撞而引起过载甚至损坏传感器;

    具有过载保护功能,当负荷超过各档最大值的3-5%时,试验机自动停机;

    可进行批量试验,相同参数的试样仅需一次试验设定;

    辅具多样化定制,可满足各种材料测试需求;

    采用液晶显示屏显示,菜单式操作界面,简单直观、方便快捷;

    符合GB、ISO、ASTM、DIN等国内外相关标准。

    操作方法及注意事项

    仪器的保养与维护

    在使用本仪器前,请仔细阅读使用说明书,详细了解操作步骤和注意事项,避免因操作不当而造成的仪器损坏或人身安全事故;

    试验机属大型精密仪器,应注意防水、防潮。裸露在外的工作台、上下横梁部位及附具部分应涂上防锈油,防止生锈;

    若长时间闲置,每星期至少通电一次并移动上下横梁,使横梁位置、丝母经常活动,以防止生锈;

    做完实验后应及时清理碎屑等污物,防止仪器受到意外损坏,避免试验机使用寿命减短;

    试验完成后,将附具收好,防止附具丢失,以备下次使用;

    电气连接线接头连接处,与设备连接时应小心谨慎,力度适中,切记猛插、硬拽;

    请勿擅自拆装本仪器,维修相关事宜请联系美泰科仪售后服务部,4000600280。


  • 技术参数 MDW-S01~5
    结构形式 单臂结构
    最大试验力 0.1-5KN
    试验机等级 1级
    操作方式 测控仪
    力值测量范围 最大试验力的2%-100%
    试验力准确度 优于示值的±1%
    横梁位移量 0-600(1000)mm可根据客户需求定制
    横梁位移精度 ±1%
    位移测量行程 600(1000)mm
    调速范围 0.01-500mm/min
    试验空间调整机构 步进电机/伺服电机,低噪音同步带传动
    保护功能 过载保护、限位保护
    供电电源 220V
    夹具形式 根据客户需求,配置合适夹具,特殊夹具可根据客户定做
    外形尺寸 450*260*1470mm
    整机重量 约110kg
