当前位置:首页 > 美泰产品 > 美泰MAW-G微控系列钢绞线拉力试验机

  1. <
  2. >

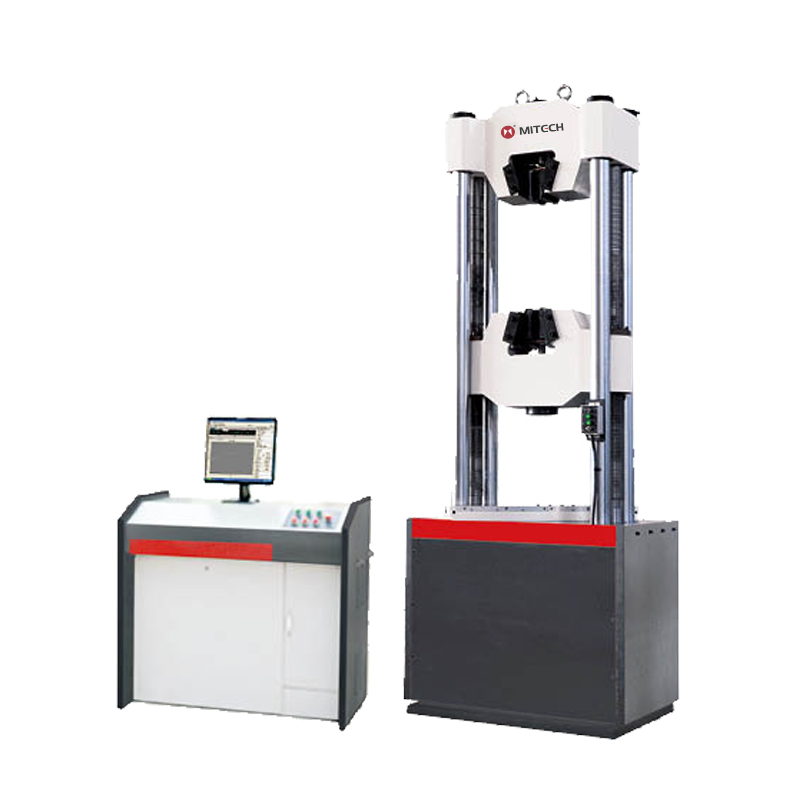

微控钢绞线拉力试验机

商品品牌:美泰科仪

商品型号:MAW-G600

测量范围:试验力值测量范围,最大试验力的4%-100%

示值精度:≤示值的±1%(±0.5%)

通讯存储:

待机时间:380V(三相四线制)

主机重量:3000kg

整机重量:3000kg

外形尺寸:830*580*2550mm 、1060*660*2950mm

相关标准:符合GB、ISO、ASTM、DIN等国内外相关标准

视频播放 说明书下载 MAW-G600微控钢绞线拉力试验机简介简介下载
分享到

产品介绍

  • 产品总述
  • 图文说明
  • 技术参数
  • 基本配置
  • 可选配置
  • 相关资料
  • 产品概述

          美泰MAW-G微控系列钢绞线拉力试验机,通过控制高压油泵带动丝杠运动,主要用于对预应力钢绞线进行拉抗强度测试和分析,其采用手动和电液伺服双重控制模式、高精度间隙密封油缸、数字化处理、闭环控制技术,其性能稳定、功能强大、数据处理准确、构造坚固、结构简洁、可靠性高、操作简单、界面友好。广泛应用于金属及非金属加工制造业、质检部门质量检测、高等院校科研试验等领域,是提高生产效率,节约生产成本必备的专业精密检测仪器。

    功能用途

     金属加工制造业质控环节

    非金属加工制造业质控环节

    高等院校科研教学实验

    科研机构的材料分析试验

    质检部门质量检测环节


    工作原理

            试验机是试验机技术与机械传动技术、传感器技术、自动化控制技术等相结合的产物,由驱动系统、控制系统、测量系统三部分组成。驱动系统主要用于试验机的横梁移动,通过控制阀可调节横梁移动;控制系统由操作台控制试验机运作,通过显示屏可获得试验机的状态及各项试验参数等;测量系统利用传感器、信号放大器、光电编码器以及数据处理系统等可进行力值测量、形变测量、横梁位移测量。驱动系统、控制系统、测量系统等各个子系统互相协调、配合来完成材料的拉、压、弯等力学性能测试。

    工作条件

    工作温度:室温~45℃;

    相对湿度:20%~80%;

    周围无震动、无腐蚀性介质、无强磁场干扰;

    在稳固的基础上水平安装;

    电源电压波动不超过额定电压的10%。

    仪器特点

    广泛应用于金属及非金属加工制造业、质检部门质量检测、高等院校科研试验等领域;

    采用微机控制全数字宽频电液数字阀驱动精密液压缸,对试验力、位移、变形进行多种模式的自动控制;

    一体式油源设计使整机结构更紧凑合理,减少占地面积;

    上下钳口座为全开式结构,并采用自动液压夹紧系统,装夹试样方便,稳定性好;

    具有显示试验力、试验力峰值、试验力速率等功能;

    具有试验力清零、峰值保持、参数设置、全程不分档力值测量、标定及微调等功能;

    采用5000线光电编码器,位移相对精度高;

    采用高精度、高稳定性传感器,配以高精度的测量放大系统,确保试验力的高精度;

    采用内置式控制器,保证试验机可进行试样变形、试验力和位移的闭环控制;

    具有限位保护功能,到达限位后自动停机,可防止中横梁移动时发生碰撞而引起过载甚至损坏传感器;

    基于PCI技术的内置式控制卡,可减少连线,提高试验实时控制和实时采集功能,提高产品稳定性;

    可自主选择负荷传感器或油压传感器,有效提高试验量程范围和力值准确性;

    根据负荷大小可自动切换到适当量程,以确保测量数据的准确性;

    调零、标定、存储等无任何模拟调节环节,控制电路高度集成化;

    试验结束,试验数据和试验曲线自动保存,以便之后的调取分析;

    可进行批量试验,相同参数的试样仅需一次试验设定;

    符合GB、ISO、ASTM、DIN等国内外相关标准。

    操作方法及注意事项

    仪器的保养与维护

    试验机属大型精密仪器,应注意防水、防潮。裸露在外的工作台、上下横梁部位及附具部分应涂上防锈油,防止生锈;

    若长时间闲置,每星期至少通电一次并移动上下横梁,使横梁位置、丝母经常活动,以防止生锈;

    长期频繁使用可能导致油量减少或变质,应根据使用情况每隔1~3个月检查一次油量,如油面低于油窗则需添加同种液压油至油窗中间位置;如油已变质,则拧开专用油源后下部油嘴将油放出,更换液压油;

    频繁使用本设备做拉伸破坏试验可能导致部分紧固件松动。应当经常检查以下部位紧固情况:

    ①上横梁和移动横梁前后各有两块(共8块)L型压板(具有钳口卡板导向作用),每块压板各用3只螺丝固定;

    ②移动横梁两端各6只螺丝;

    ③丝杆驱动链条须每6个月检查一次松紧程度,相应调整张紧轮位置(需拆下主体下部围板进行);

    根据环境条件和使用频度,每3~6个月对以下部位进行润滑:

    ①丝杆与机座结合处,以100号油润滑(需拆下主体下部围板进行);

    ②丝杆驱动链条以黄油润滑(需拆下主体下部围板进行);

    ③丝杆螺纹部分保持清洁并以黄油或二硫化钼润滑;

    上横梁和移动横梁上各有2只装置钳口用的钳口卡板,是本机的重要零件,应经常清除钳口卡板与横梁接触面上的杂物,拆下移动横梁一侧的压板,取出钳口卡板,用油抹布分别将钳口卡板和横梁的接触面清除干净,涂上适量黄油与石墨的混合油脂,装回钳口卡板后拧紧压板的固定螺丝;

    未开始试验禁止点击“开始试验”按钮,否则易造成事故;

    进入程序时,若发现异常提示或默认试验力值与以往不同时,切勿进行试验,参照故障处理方法排除;

    试样破断后,程序如果没退出试验状态,应立即单击[停止]退出试验状态;

    做完试验退出程序,油缸须落到底才可关闭油泵;

    本软件有过载保护的功能,当超过满量程的0.2%时会有保护提示,请按下确定并停止实验;

    请勿擅自拆装本仪器,维修相关事宜请联系美泰科仪售后服务部,4000600280。

  • 技术参数 MAW-G600
    整机质量 MAW-G600
    供电电源 380V(三相四线制)
    油源控制柜功率 1.5kW
    油源控制柜尺寸 580*550*1280mm
    主机功率 0.55kW
    主机外形尺寸 830*580*2550mm
    上下压盘尺寸 204*204mm
    钢绞线夹持直径 Φ9-24mm
    立柱间距 540mm
    夹紧方式 液压自动夹紧
    保护功能 过载保护、限位保护
    控制方式 三闭环控制和编程控制
    活塞最大移动速度 60mm/min
    活塞最大行程 200mm
    横梁调整速度 120mm/min
    位移分辨率 0.01mm
    位移示值相对误差 ≤示值的±1%(±0.5%)
    位移测量装置 光电编码器
    变形示值相对误差 ≤示值的±1%(±0.5%)
    变形测量装置 电子式引伸计
    力分辨率 1/300000
    力值示值相对误差 ≤示值的±1%(±0.5%)
    试验力值测量范围 最大试验力的4%-100%
    试验机级别 1级(0.5级)
    最大试验力(KN) 600
    结构形式 门式框架结构
  • 点击下载
    MAW-G600微控钢绞线拉力试验机简介 点击下载
