当前位置:首页 > 美泰产品 > 美泰MET802便携式涡流探伤仪

  1. <
  2. >

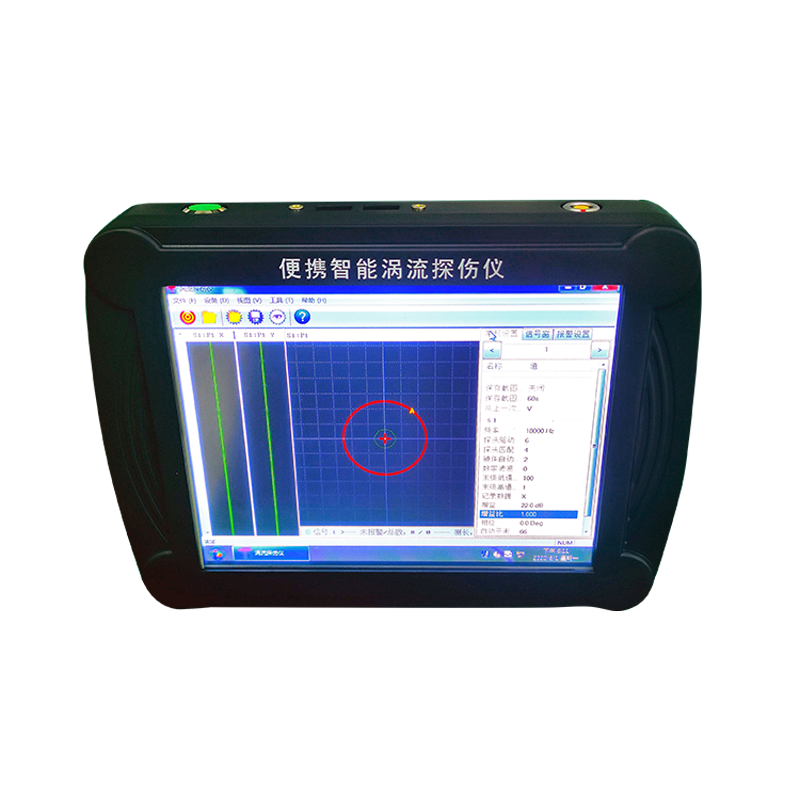

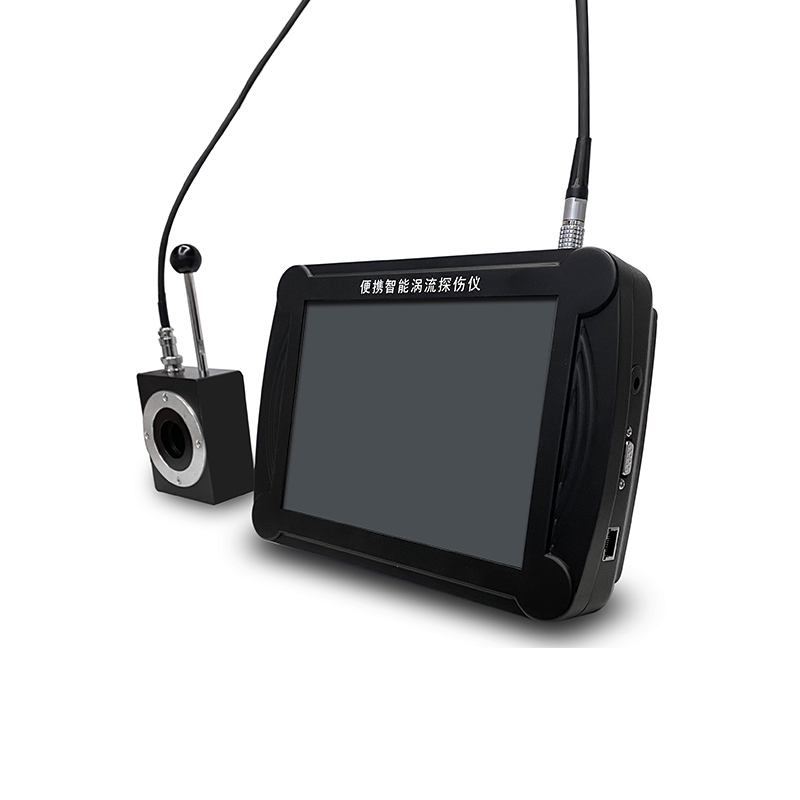

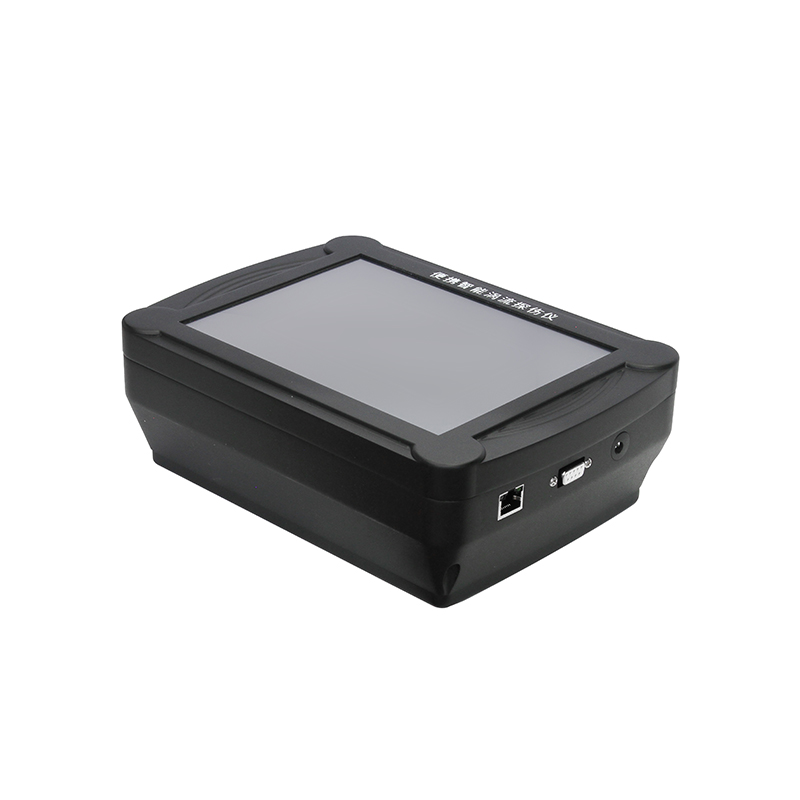

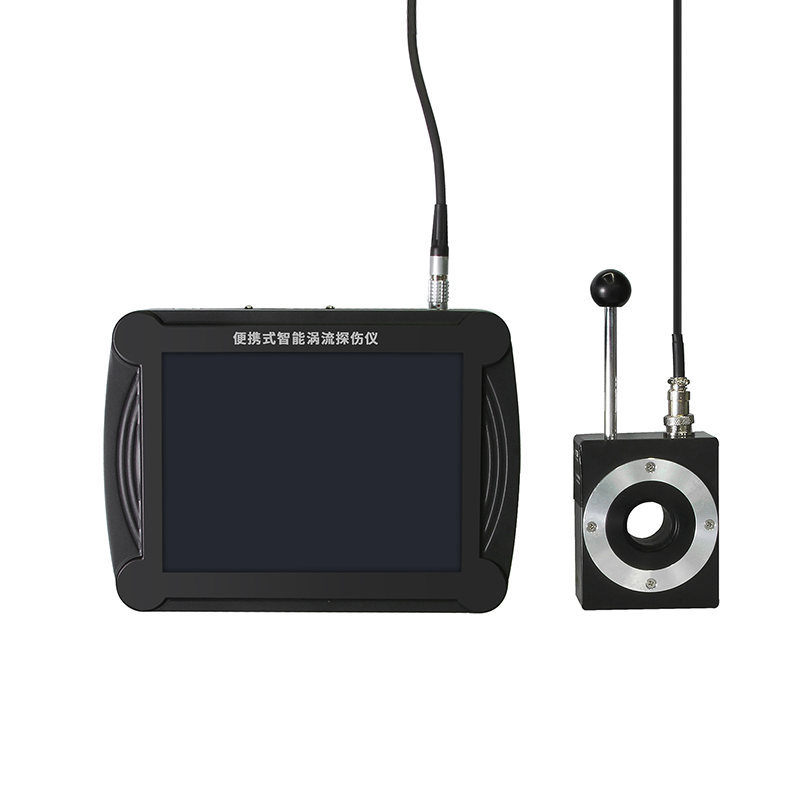

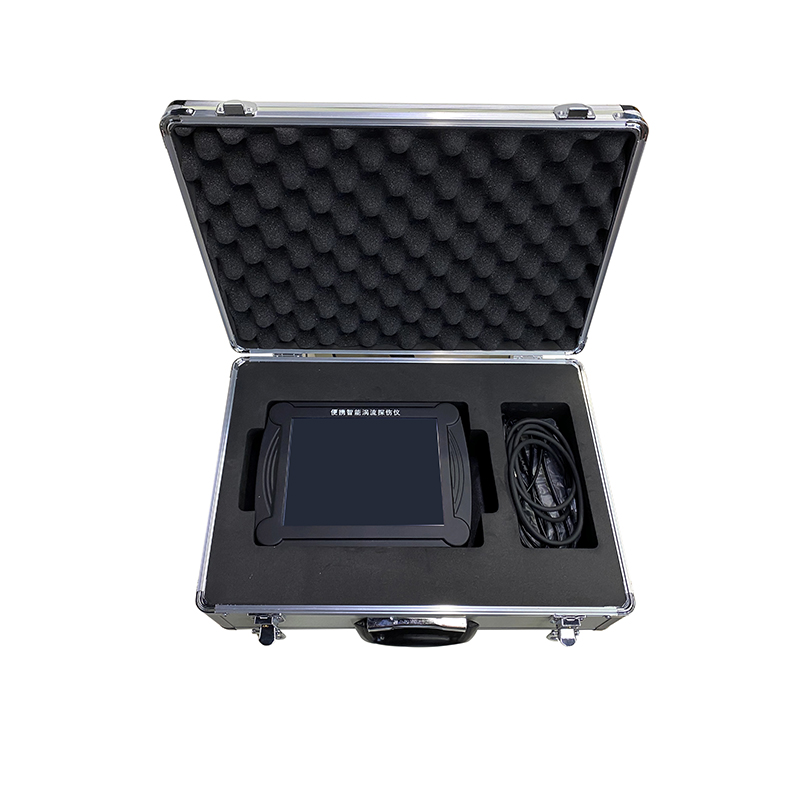

便携式涡流探伤仪(数字电磁检测仪)

商品品牌:美泰科仪

商品型号:MET802

测量范围:0-5mm

示值精度:长×宽×深 3mm×0.1mm×0.072mm(使用平面探头检测钢试块)

通讯存储:SD卡

待机时间:待机时长10H

主机重量:1.5kg

整机重量:1.5kg

外形尺寸:240*175*75mm

相关标准:符合ASME、GB/T、YB、EN、JIG、API-5L、API-5CL、MH/T等国内外相关标准。

视频播放 说明书下载 美泰MET402便携式涡流探伤仪简介简介下载
分享到

产品介绍

  • 产品总述
  • 图文说明
  • 技术参数
  • 基本配置
  • 可选配置
  • 相关资料
  • 产品概述

           美泰MET系列便携式涡流探伤仪,又称数字电磁检测仪,基于电磁感应原理,可高速检测各种金属工件表面或近表面的缺陷,其采用先进的DSP数字处理及FPGA技术创新设计而成,选用5.7英寸TFT液晶显示屏,可清晰显示探测数据。该产品灵敏度高、性能稳定、可多通道同时检测、智能化数据分析,可配备智能型探头,亦可根据客户需求定制探头,具备扩展磁记忆、涂层测厚、电导率测量等多种实用功能。被广泛的应用于各类金属管棒线、汽车零部件、轴承、石油套管、控油杆、环型金属零件等的无损检测以及高等院校科研试验等领域,是提高生产效率,节约生产成本必备的专业精密检测仪器。

    功能用途

    各类金属管棒线材的高速无损检测(可根据用户需求定制整套无损检测解决方案);

    轴承、环型、汽车零部件等金属件制造业的质控环节;

    高等院校、科研试验等领域;

    工作原理

           涡流检测技术基于电磁感应原理,将激励信号加载到探头线圈,当探头接近金属表面时,线圈周围的交变磁场会在金属表面产生感应电流。对于平板金属,感应电流的流向是以线圈同心的圆形,形似旋涡,称为涡流。涡流的大小、相位及流动形式受到试件导电性能的影响。涡流同时也会产生一个磁场,这个磁场反过来又会使检测线圈的阻抗发生变化。

           因此当导体表面或近表面出现缺陷或测量的金属材料发生变化时,涡流的强度和分布将会受到影响引起变化,进而会引起检测线圈电压和阻抗的变化,涡流检测则是依据这一变化,间接地反馈导体内缺陷的存在及金属材料的性能是否有变化。

    工作条件

    工作温度:0℃-+45℃;

    存储温度:-20℃-+50℃;

    相对湿度:≤85%;

    周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

    仪器特点

    广泛应用于核电、军工、石油化工、冶金、高校教学、机械制造等领域;

    模块化精巧设计,体积小、重量轻,便于携带,可根据客户需求定制;

    具有10Hz-10MHz测试频率范围,可满足多种不同金属的检测要求;

    采用5.7寸彩色TFT-LCD液晶显示器,菜单式设计,操作简便,显示直观;

    一键式实现多种模式的切换,操作更便捷、可快速检测出各种金属工件的表面缺陷;

    具备可定制磁记忆、涂层测厚、电导率测量等功能;

    配置大容量可充电电池,可满足长时间室外工作需求,亦可直接连接220V电源使用;

    可兼容多种类型探头,并可灵活定制内穿、外穿、平面、点式、焊缝、扇形等探头;

    可实现多通道多频同时在线检测,并可实现有限混频,检测效率高、灵敏度高;

    采用涡流阻抗平面和时基扫描显示技术,可实时同屏多窗口显示涡流信号;

    中英文版本一键可切换,自动、手动幅值和相位调整,快速实现数字模拟电子平衡;

    可实时报警输出,多种报警窗模式,非等幅、非对称相位报警区域设定;

    采用专业的“数字滤波”,有效抑制干扰信号,保证检测的准确性和稳定性;

    可大量存储各种检测程序和数据,具有信号采集、读取、传输、分析、存储、回放等全程智能化处理功能,可连接打印机将文件打印输出,存放管理;

    符合ASME、GB/T、YB、EN、JIG、API-5L、API-5CL、MH/T 等国内外相关标准。

    操作方法及注意事项


    仪器的保养与维护

    在使用本仪器前,请仔细阅读使用说明书,详细了解操作步骤和注意事项,避免因操作不当而造成的仪器损坏;

    本仪器为精密测量仪器,使用时应轻拿轻放,避免人为因素造成的剧烈冲击及跌落,造成仪器损伤,影响使用,建设使用保护套;

    探头线缆属易损件,切忌扭曲重压,插拔时,建议在关机状态下进行,严禁用力拽拖,以免拉断损毁;

    按键操作时,不宜用力过猛,沾有过多油污和泥水的手指不宜接触仪器;

    传感器是拾取信号的关键部件,精密灵敏,较为脆弱,特殊注意防止碰伤,妥善使用。

    长时间闲置时,应定期充电(约每月一次);

    根据提示,在电池容量接近用尽时,应及时充电,以免影响使用;

    请勿擅自拆装本仪器,维修相关事宜请与美泰科仪售后服务部联系,4000600280。

  • 技术参数 MET802
    检测范围 0-5mm
    检测通道 2
    独立检测频率数 单频
    频率范围 10Hz-10MHz,步进1KHz
    裂纹检测精度 长×宽×深 3mm×0.1mm×0.072mm(使用平面探头检测钢试块)
    管材检测精度 0.3mm通孔达到8db(20mm内穿探头)
    增益范围 0.0-99.0dB,步进:0.1/0.5/1 dB
    相位旋转 0-359°连续可调,步进1/5/10 Deg
    信噪比 ≥10dB
    增益比 (Y/X):0.1-10.0
    探头驱动 1-8
    标定曲线 当量幅值
    数字滤波 低通:0Hz-2000Hz;高通:0Hz-2000Hz
    滤波点数 0-1024
    宽带 100Hz-10MHz
    A/D速率 12bit 80M
    自动平衡 数字式电子平衡
    显示方式 阻抗、时基、圆孔、直角坐标、极坐标
    扫描速度 1-1000级
    自动平衡 数字式电子平衡
    硬件实时采样 10位AD转换器,采样速度160MHz
    报警模式 实时报警
    报警窗 扇形、方形
    窗口调节 1~12级
    存储类型 SD卡
    检测数据 5000组以上
    检测参数 1000组以上
    显示特性 5.7寸彩色TFT-LCD液晶显示器,分辨率640*480
    待机时长 10h
    接口 LEMO-6 DB-15
    磁记忆灵敏度 5Gs
    数字电导率显示范围 0.9%-110%IACS或0.5-64MS/m
    数字电导率精确度 0.9%-65%IACS:±0.5%IACS;62%IACS以上:±1.0%
    非导电性涂层厚度 0 mm-0.648 mm
    涂层测厚精确度 0.025 mm(±0.001 in)
    外观尺寸 240*175*75mm
    整机重量 1.5kg
