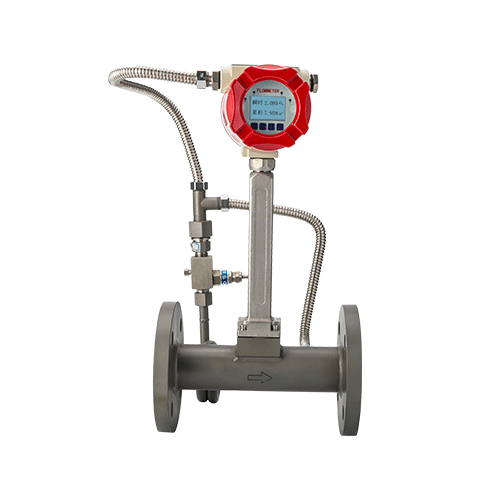

涡街流量计

商品品牌:美泰科仪

商品型号:LUGB

测量范围:

示值精度:

通讯存储:

待机时间:

主机重量:

整机重量:

外形尺寸:

相关标准:

视频播放 LUGB型涡街流量计简介简介下载
分享到

产品介绍

  • 产品总述
  • 图文说明
  • 技术参数
  • 基本配置
  • 可选配置
  • 相关资料
  • 产品概述

    美泰LUGB型涡街流量计,基于卡门涡街原理通过卡门涡街分离频率算出瞬时流量,可实现流量测量和自动控制。美泰LUGB型涡街流量计采用精密铸造工艺,外形美观、耐高温、抗腐蚀性强。其设计独特整机结构简单,可快速安装使用、维护便捷;测量量程范围宽、精确度高、压损小;无可动部件,使测量可靠性更高。适用于气体、液体、蒸汽的流量测量,被广泛应用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。

    功能用途

    1、电站,热电厂,锅炉等行业中的蒸汽计量;

    2、纺织印染行业中的蒸汽测量及温度控制;

    3、食品行业中控制蒸汽流量;

    4、元器件生产制造等制造业中控制产品氮气用量;

    5、其他相关气体流量的监测。

    工作原理

    在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,

    旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:

    f=StV/d

    其中

    f-发生体一侧产生的卡门旋涡频率

    St-斯特罗哈尔数(无量纲数)

    V-流体的平均流速

    d-旋涡发生体的宽度

    由此可见,通过测量卡门涡街分离频率便可算出瞬时流量

    工作条件

    温度:-20℃55℃

    相对湿度:5%90%

    大气压力:86106kPa

    仪器特点

    具有较宽的测量量程范围、精确度高、压损小,具有高可靠性和长期稳定性

    结构简单,安装维护方便

    无可动部件、无机械磨损,确保可靠性和稳定性;

    全新外观设计,本体采用精密铸造工艺,外形美观,耐高温、抗腐蚀性强

    常用信号有脉冲或者模拟信号,信号稳定,抗干扰能力强。

    操作方法及注意事项

    详见说明书

    仪器的保养与维护

    涡街流量计无可动部件,所以在正常使用情况下,一般不需要经常维护。当被测介质较脏或易结垢时,应定期清洗流量计内壁,清洗时应保护好旋涡发生体及检测探头,注意不要碰伤其表面与棱角。维护时非专业人士不得随意拆卸各零部件,以免造成流量计的损坏。检测放大器外壳端盖在接线调试后应适度旋紧,以保证其密封性。在进行维护检查时不得将液体及杂物留于壳内。

  • 环境条件 温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa。
    防护等级 IP65(其它防护等级协议供货);
    本体材质 304(其它材料协议供货);
    供电电源 ±12VDC(三线制脉冲输出)、±24VDC(三线制脉冲输出型和二线制电流输出型)、3.6V 锂电池、双供电;
    精度 ±1%R,±1.5%R(满管式);±1.5%R,±2.5%R(插入式);
    公称压力 1.6MPa、2.5MPa、4.0MPa(>4.0协议供货);
    介质温度 -40~100℃(常温)、100~250℃(中温)、100~320℃(高温);
    公称通径 DN15~DN300(满管式)、DN150~DN2000(插入式)、DN2000以上口径协议供货;
    测量介质 液体、一般气体、蒸汽;
  • LUGB型涡街流量计简介 点击下载
