当前位置：首页 > 美泰产品 > 探伤相关产品 >超声波探伤仪 > 美泰MUT880C数字式超声波探伤仪

  1. <
  2. >

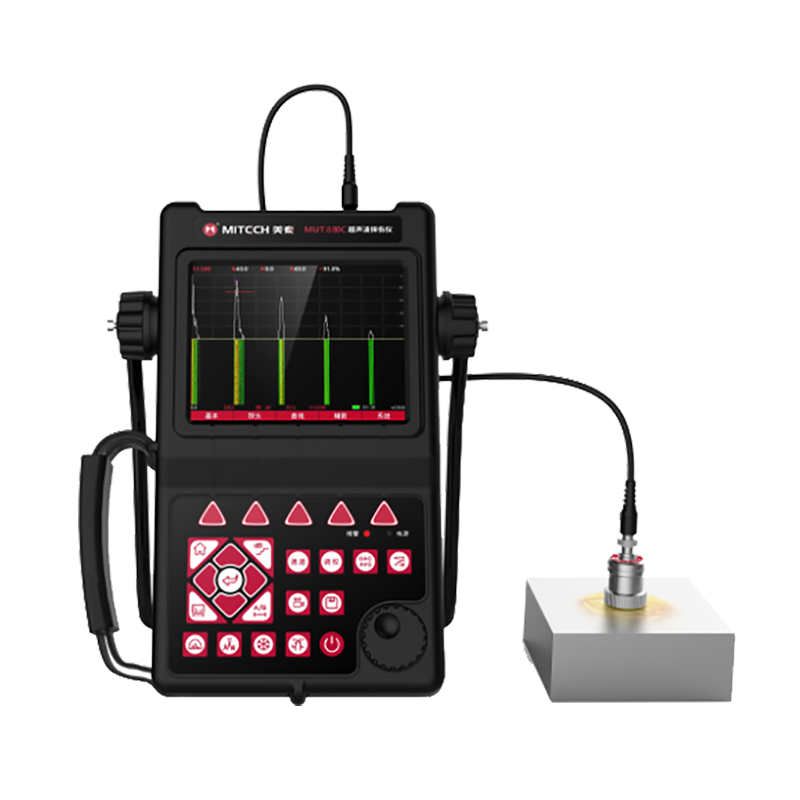

数字式超声波探伤仪

商品品牌：美泰科仪

商品型号：MUT880C

测量范围：(0~12000)mm(钢中、纵波)

示值精度：垂直线性误差：≤2.0%；水平线性误差：≤0.1%

通讯存储：USB2.0 OTG 支持直接读写U盘； 支持WIFI 无线传输

待机时间：待机时间：＞10小时

主机重量：

外形尺寸：280 × 220 × 70(mm)

包装尺寸：

含包装总重量：

视频播放 美泰mut880C数字式超声波探伤仪简介简介下载
分享到

产品介绍

  • 产品总述
  • 图文说明
  • 技术参数
  • 基本配置
  • 可选配置
  • 相关资料

  • 产品概述

    美泰MUT880C智能化数字式超声波探伤仪是美泰公司精心研制的最新迭代产品，该产品设计独特、制造精良、操作便捷、功能强劲，集诸多优势于一身，自问世以来一直倍受用户亲睐，它采用高级定制智能化GUI嵌入式软件系统，可根据环境选择操作界面风格，界面设计人性化、波形显示细腻；可全屏清晰发现缺陷；单手可把持操作，曲线制作、探头校准等常规操作均可一键完成；屏幕采用TFT真彩显示屏，清晰度高，界面显示细腻人性化，可根据环境选择背景颜色和波形颜色，液晶亮度可自由设定，多种颜色任意调节；仪器按键采用背光设计，可满足不同检测环境要求；核心处理器CPU主频400M，能快速完成复杂运算，实现智能缺陷分析；低功耗设计配备大容量高性能锂离子电池模块可超长待机10小时以上；全中文主从式菜单，注重用户体验，集快捷按键、数码飞梭旋轮、十字菜单三种操作方式于一体，不同使用习惯均可应用自如；仪器设有USB接口，可连接电脑使用键盘鼠标，设有按键板，可通过USB连接PC打印、通过VGA外接显示器及投影仪，方便教学和培训，配套的动画演示实操教学培训视频1套（含直观原理动画图示）；支持多语言版本。全防水、油、尘可达到IP65防护等级。是石油、化工、冶金、造船、航空、铁路等领域缺陷检测、质量控制、在役安全监测与寿命评估必备的专业精密仪器。


    功能用途

    工作原理

    工作条件

    仪器特点

    闸门报警

        门位、门宽、门高任意可调；B闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。

    数据存储

        仪器内置海量存储器，数据和文件将不会因仪器断电丢失，存储内容包括通道参数、波形图片和录像文件。支持2000组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准；可存储10000幅探伤回波信号及参数，实现存储、读出及通过USB接口传输，支持直接读写U盘。

    录像功能

        仪器支持将探伤的过程记录下来存成录像文件，保存到内置存储卡中。录像文件可以通过仪器回放，也可上载到电脑通过专用软件进行回放。对损伤进行定量分析，监控探伤过程，追溯探伤结果。最大支持150个录像文件，录像总时长约100小时。

    将探伤的过程录像并回放，为学习探伤提供了很大方便，也便于保存探伤过程日后分析。

    便捷操作

        人性化设计，集快捷按键、数码飞梭旋轮、十字菜单多种操作方式于一体，设有细致入微的步骤提示功能，您仅需做出是与否的简单判断，即可根据每一步的提示，完成复杂的调校（校准、声程），结合闸门自动报警等功能，真正实现“傻瓜式”无漏检探伤。

    探伤功能

    探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷

    焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置

    自动校准：探头零点和探头角度（K值）自动校准功能；声速自动测量功能

    波峰记忆：实时检索缺陷最高波，记录缺陷最大值

    捕捉标记：在波形显示窗口中，可指示出闸门捕捉的准确位置

    缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置

    缺陷定量：缺陷当量dB值实时显示

    缺陷定性：通过回波包络波形，方便人工经验判断

    曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置

    数模两用：对于dB值的计算，可不做AVG曲线，采用底波增益法测dB值，实现数模两用，便于操作

    Φ值计算：直探头锻件探伤时找到缺陷峰值回波后可自动计算、显示缺陷当量尺寸

    DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。制作完曲线仪器可以自动读取波幅DB值。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的        AVG曲线，对于Φ值计算，无需制作AVG曲线，可使用底波增益法测出dB值

    TVG：可以根据绘制的DAC曲线动态设置不同测点的增益，更直观的分析缺陷回波；

    增   益：总增益量110dB，设0、0.1dB、1dB、2dB、6dB步进值，独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确

    AWS D1.1：美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。可避免手工计算，提高检测效率

    裂纹测深：利用端点衍射波自动测量、计算裂纹深度

    门内展宽：放大回波细节，便于回波分析

    连续记录：实时记录波形，存储、回放

    波形冻结：冻结屏幕上显示的波形，便于缺陷分析

    回波编码：以不同颜色显示1~6次回波显示区，更好的区分一次波、二次波，便于判断缺陷位置

    彩色编码B扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观

    实时时钟

        实时探伤日期、时间的跟踪记录，并记录存储。

    通讯接口

        USB2.0高速通讯传输接口，支持U盘模式和数据连结模式， 可以将仪器内置存储卡虚拟为U盘，方便快捷的将数据备份到PC机，也可以使用专用软件通过USB进行数据的上传和下载。

    电池模块

        高容量锂电池模块便于拆装，可独立充电，也可插线充电，边工作边使用，连续工作时间达到10小时以上。

    仪器自测及远程云升级

        具有性能自测功能，可生成性能自检报告，可远程软件升级


    操作方法及注意事项

    仪器的保养与维护

  • AWS标准 D1.1/D1.5 （美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”，可避免手工计算，提高检测效率。）
    相对湿度 (20~95)%RH
    环境温度 (-10~50)℃
    外型尺寸 280 × 220 × 70(mm)
    语言版本 中英文双版本
    待机时间 ＞10小时
    电源 直流（DC）9V
    插头插座 BNC / LEMO可选
    硬件实时采样 高分辨率10位AD转换器，采样速度400MHz，波形高度保真
    通讯接口 USB2.0 OTG 支持直接读写U盘； 支持WIFI 无线传输
    连续录相时长 100小时，支持将录像文件导入电脑
    探伤通道 2000组
    探头阻尼 68Ω、100Ω、150Ω、500Ω可选，满足灵敏度及分辨率的不同工作要求
    脉冲宽度 在(0.1~0.512)µs范围内连续调节，以匹配不同频率的探头
    脉冲幅度 200V、300V、400V、500V、600V分级选择，适用探头范围广
    报警 蜂鸣报警，LED灯报警
    闸门 进波门、失波门；单闸门和双闸门读数方式可选；闸门内峰值读数
    检波方式 正半波、负半波、全波、射频检波
    探头类型 直探头、斜探头、双晶探头、穿透探头
    增益范围 0-110 dB（设有0、0.1dB、1dB、2dB、6dB步进值）
    电噪声电平 ≤8%
    数字抑制 (0~80)%，不影响线性与增益
    灵敏度余量 >65dB(深200mmФ2平底孔)
    分辨力 >40dB(5P14)
    水平线性误差 ≤0.1%
    垂直线性误差 ≤2.0%
    动态范围 ≥36dB
    声速范围 (100~20000)m/s
    工作频率 (0.2~20)MHz（可根据探头频率全自动匹配，无需手动设置）
    检测范围 (0~12000)mm(钢中、纵波)
    显示分辨率 640*480界面显示细腻人性化，可根据环境选择背景色和波形颜色，液晶亮度可自由设定
    核心CPU 400MHz ARM M4
    操作系统 高级定制智能化GUI嵌入式操作系统
