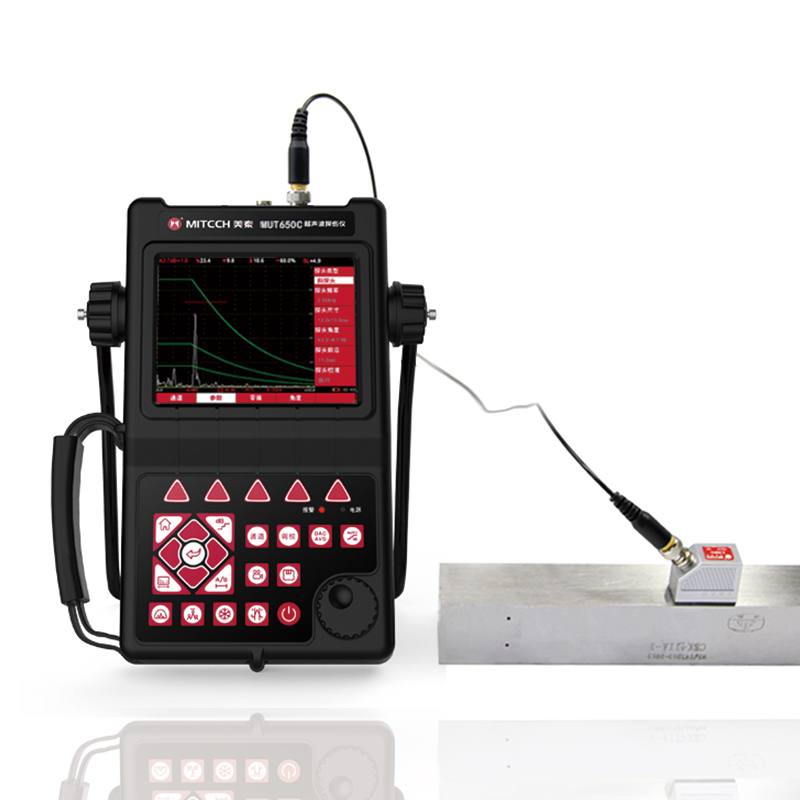

当前位置：首页 > 美泰产品 > 美泰MUT650C超声波探伤仪

  1. <
  2. >

商品品牌：

商品型号：

测量范围：

示值精度：

通讯存储：

待机时间：

主机重量：

外形尺寸：

包装尺寸：

含包装总重量：

视频播放 说明书下载 MUT650C简介简介下载
分享到

产品介绍

  • 产品总述
  • 图文说明
  • 技术参数

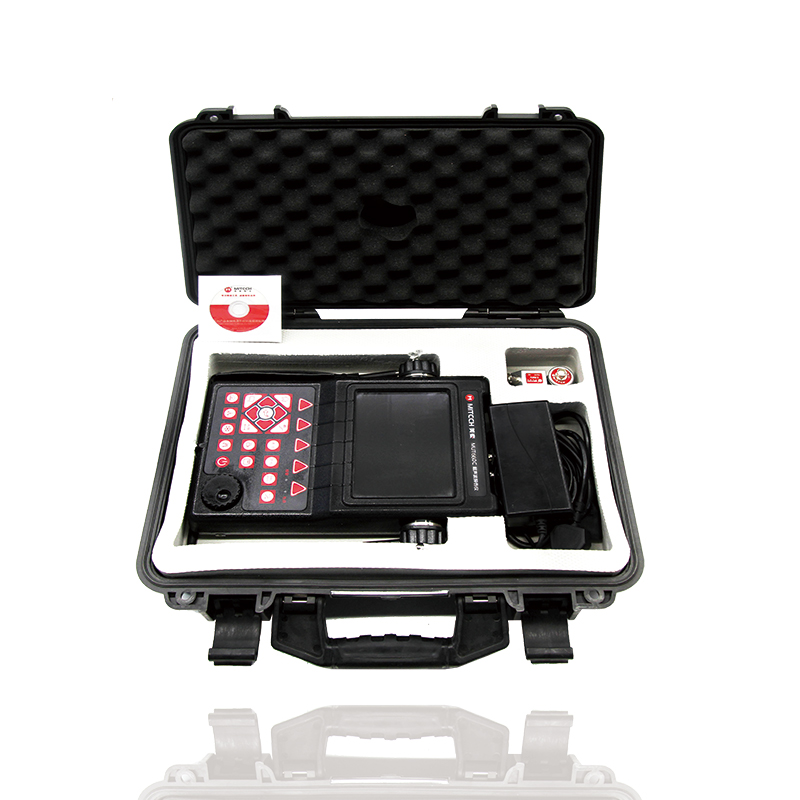

  • 基本配置
  • 可选配置
  • 相关资料

  • 产品概述

    功能用途

    工作原理

    工作条件

    仪器特点

    操作方法及注意事项

    仪器的保养与维护

  • 检测范围 (0~9999)mm
    工作频率 (0.2~20)MHz
    声速范围 (1000~15000)m/s
    动态范围 ≥36dB
    垂直线性误差 ≤2.0%
    水平线性误差 ≤0.1%
    显示分辨率 640*480真彩色液晶显示屏
    分辨力 >40dB(5P14)
    盲区 5MM
    灵敏度余量 >65dB(深200mmФ2平底孔)
    数字抑制 (0~80)%，不影响线性与增益
    录相时长 100小时以上
    电噪声电平 ≤8%
    探头类型 直探头、斜探头、双晶探头、穿透探头
    闸门 进波门、失波门；单闸门读数、双闸门读数
    报警 蜂鸣报警，LED灯报警
    探伤标准 可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置
    焊缝图示 可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置
    自动校准 探头零点和探头角度（K值）自动校准功能；声速自动测量功能
    记忆 实时检索缺陷最高波，记录缺陷值回波
    定位 实时显示缺陷水平、深度（垂直）、声程位置
    缺陷定量 缺陷当量dB值实时显示
    缺陷定性 通过回波包络波形，方便人工经验判断
    曲面修正 用于曲面工件探伤，可实时显示缺陷周向位置
    DAC/AVG 曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线
    AWSD1.1 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。可避免手工计算，提高检测效率
    裂纹测深 利用端点衍射波自动测量、计算裂纹深度
    门内展宽 放大回波细节，便于回波分析
    连续记录 实时记录波形，存储、回放波形
    波形冻结 冻结屏幕上显示的波形，便于缺陷分析
    回波编码 以不同颜色显示1~6次回波显示区，便于判断缺陷位置
    B型扫描 （彩色编码B扫描）实时扫查、横截面显示，使探测结果更直观
    环境温度 (-10~50)℃
    相对湿度 (20~95)%RH

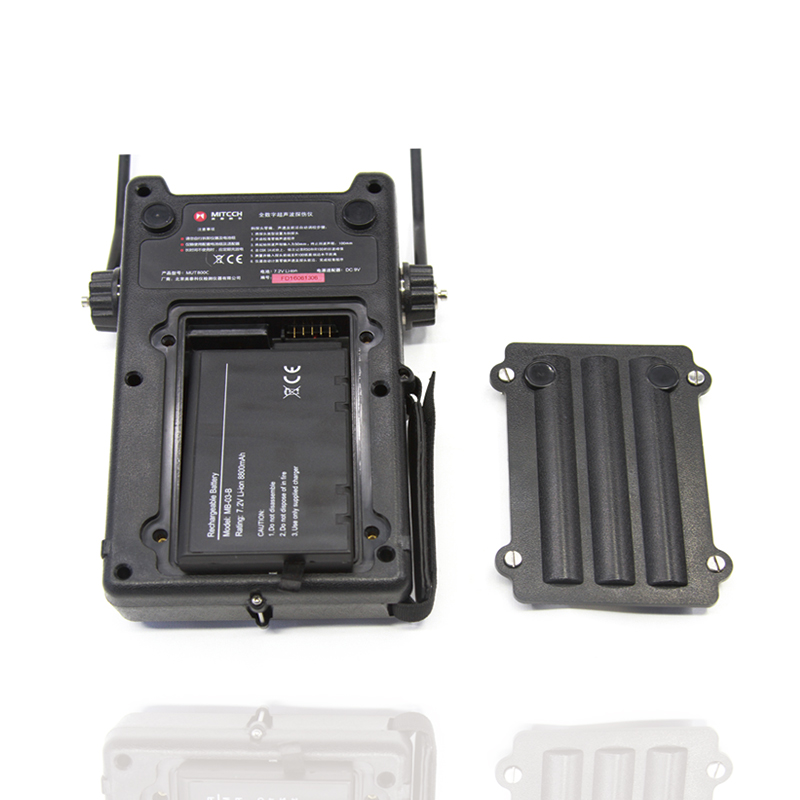

    供电 直流（DC）9V；锂电池连续工作10小时以上
    节电方式 低功耗设计
    持续工作时间 10小时以上
    防护等级 IP64
    通讯接口 USB2.0高速通讯传输接口
    PC端软件 有
    工作语言 中文
    外型尺寸 280×220×70(mm)
    整机重量 5.5KG
