当前位置:首页 > 美泰产品 > 美泰LDG-MEF一体式电磁流量计

  1. <
  2. >

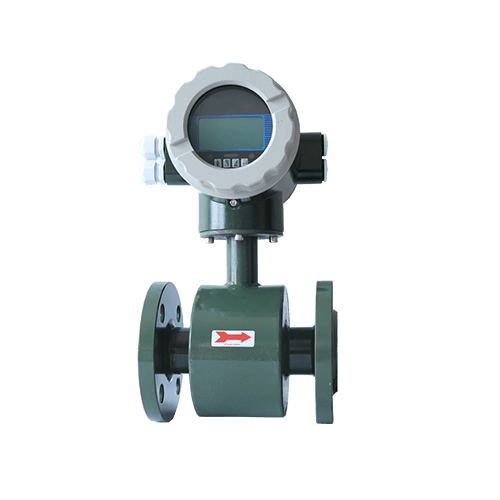

一体式电磁流量计

商品品牌:美泰科仪

商品型号:LDG-MEF

测量范围:

示值精度:

通讯存储:

待机时间:

主机重量:

整机重量:

外形尺寸:

相关标准:

视频播放 美泰LDG--MEF一体式电磁流量计简介简介下载
分享到

产品介绍

  • 产品总述
  • 图文说明
  • 技术参数
  • 基本配置
  • 可选配置
  • 相关资料
  • 产品概述

        美泰LDG-MEF型一体式电磁流量计是基于法拉第电磁感应定律,根据导电流体通过外加磁场时感生的电动势来测量导电流体流量。其全中文电磁转换器内核采用高速中央处理器,计算速度快、精度高、测量稳定可靠。转换器电路设计采用国际先进技术,可测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构,磁场稳定可靠,被广泛应用在水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。

    功能用途

    l 测量精确度不受流体密度、粘度、湿度、压力和电导率变化的影响;

    l 测量管内无阻碍流动部件、无压损、直管段要求低;

    l 转换器采用液晶背光式显示,方便在光线昏暗环境中使用;

    l 可根据用户实际需要在线修改量程;

    l 通过按键设定参数,在恶劣的环境下不打开转换器的盖板也可以安全的进行设定;

    l 流量计为双向测量系统,内装三个计算器:正向总量、反向总量极差值总量;可显示正反向流量,并具有多种输出:电流、脉冲、数字通讯、HART

    采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高流量测量的稳定性;

    全数字量的处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1

    l 转换器具有自诊断报警输出、空负载监测报警输出、流量上下限报警输出、批处理控制等功能;

    高压电磁流量计传感器采用PFA加网衬里技术,耐高压、抗负压,专门应用于石化、矿产等行业。

    工作原理

    电磁流量计工作是运用法拉第电磁感应定律原理,即导电物体在磁场中作切割磁电线运动时,导体中产生感应电动势。其感应电动势E为:



    E=K×B×d×V

    其中:

    K为仪表系数;B为磁感应强度(T);d为电极间距(m);V为流体平均流速(m/s);S为导管内截面积(m2

    流量Q为:Q=3600×V×S

          测量流量时,导电性液体以流速V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过与液体直接接触的电极检出。对于同一流量计SBd为常量,所以流量与感应电动势E(或流速V)的大小成正比。

    工作条件

    l 环境温度:-25℃~+40℃

    环境湿度:5~100%RH(相对湿度)。

    仪器特点

    l 测量精确度不受流体密度、粘度、湿度、压力和电导率变化的影响;

    l 测量管内无阻碍流动部件、无压损、直管段要求低;

    l 转换器采用液晶背光式显示,方便在光线昏暗环境中使用;

    l 可根据用户实际需要在线修改量程;

    l 通过按键设定参数,在恶劣的环境下不打开转换器的盖板也可以安全的进行设定;

    l 流量计为双向测量系统,内装三个计算器:正向总量、反向总量极差值总量;可显示正反向流量,并具有多种输出:电流、脉冲、数字通讯、HART

    采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高流量测量的稳定性;

    全数字量的处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1

    l 转换器具有自诊断报警输出、空负载监测报警输出、流量上下限报警输出、批处理控制等功能;

    高压电磁流量计传感器采用PFA加网衬里技术,耐高压、抗负压,专门应用于石化、矿产等行业。

    操作方法及注意事项

    详见说明书。

    仪器的保养与维护

    详见说明书。
  • 电极材料 不锈钢0Cr18Ni12M02Ti、哈氏合金B、钛、钽、铂、铱合金
    最高流体温度 70℃
    衬里材料 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)
    流体导电率 5μs/cm
    精确度 DN700-DN2000 示值的:±0.5%(流速≧0.8m/s);±4m/s(流速<10.8m/s)
    精确度 DN15-DN600 示值的:±0.3%(流速≧1m/s);±3m/s(流速<1m/s)
    最高流速 15m/s
    公称通径 15/20/25/32/40/50/65/80/100/125/150/200/250/300/350/400/450/500/600/700/800/ 900/1000/1200/1400/1600
  • 美泰LDG--MEF一体式电磁流量计简介 点击下载
